Серия материалов (3): Высокопрочная сталь серии QP/DH/SAPH - Свойства, технологические процессы и области применения

1. Закалочная легированная сталь (QP): аналог "формовочного потолка" с таким же уровнем прочности

1. Основная концепция

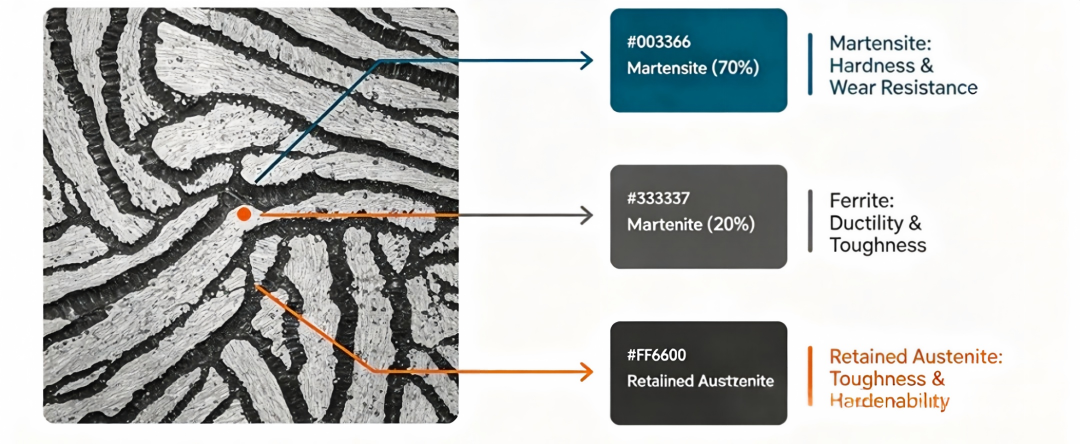

Закалочно- разделительная сталь (QP Steel), эталонный продукт из усовершенствованной высокопрочной стали третьего поколения, обеспечивает точный контроль микроструктуры благодаря уникальному процессу термообработки "закалочно - разделительная сталь": 70% мартенсита (обеспечивает сверхвысокую прочность) + 20% феррита (обеспечивает пластичность). + 10% остаточного аустенита (обеспечивает эффект пластичности при фазовом превращении).

Самый значительный прорыв заключается в том, что даже при сверхвысоких уровнях прочности 980 МПа и 1180 МПа он по-прежнему может поддерживать относительное удлинение и характеристики расширения отверстий, значительно превосходящие показатели стали DP в той же категории. Это позволило полностью решить проблему, связанную с тем, что "высокая прочность неизбежно приводит к ухудшению формуемости".

2. Краткий обзор основных механических свойств (поперечное направление при комнатной температуре).

✅ Другие ключевые показатели: Коэффициент расширения отверстия ≥ 35%, модуль упругости 206±10 ГПа, коэффициент Пуассона 0,30. Оцинкованное покрытие выдерживает 800-часовое испытание нейтральным солевым напылением.

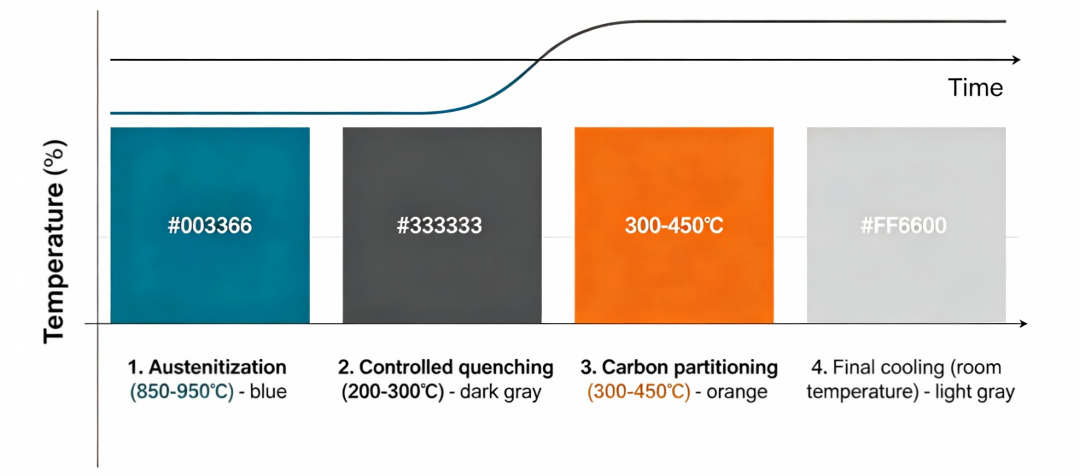

3. Процесс изготовления стержня (непрерывный отжиг)

1.Аустенизация: нагревают и выдерживают при температуре 850 ~ 950℃ для полной аустенизации микроструктуры.

2.Контролируемая закалка: Быстрое охлаждение до температуры между Ms и Mf (200 ~ 300℃) для получения мартенсита и нетрансформированного аустенита.

3.Разделение углерода: Выдержка при температуре 300 ~ 450℃. Углерод диффундирует из мартенсита в аустенит, стабилизируя его.

4.Окончательное охлаждение: Охлаждение до комнатной температуры. Стабильный остаточный аустенит сохраняется, образуя трехфазную композитную микроструктуру.

4. Применение в серийном производстве комплектных транспортных средств

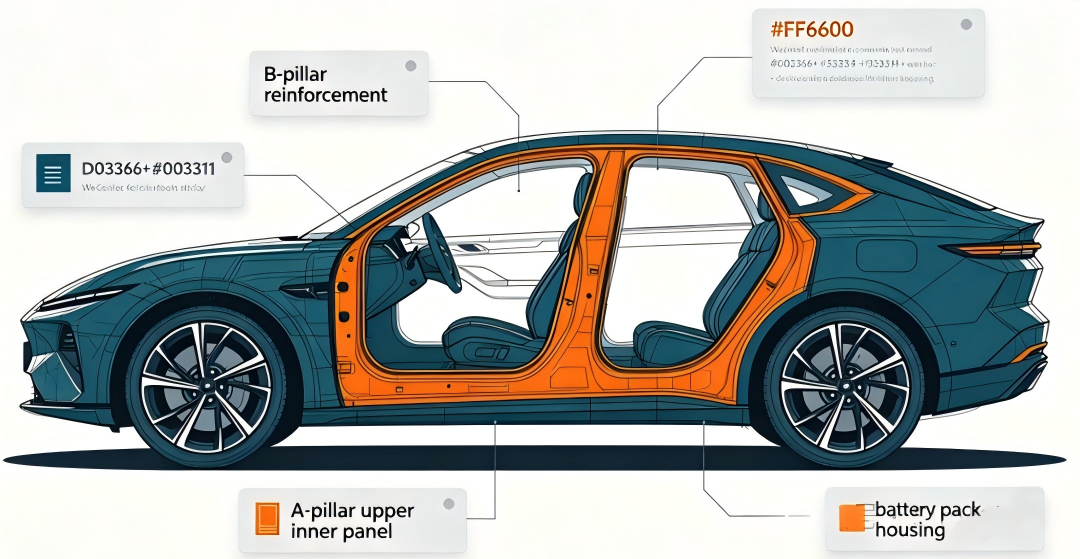

Основные области применения: Элементы безопасности сложной формы и конструктивные элементы для аккумуляторных батарей транспортных средств new energy

• Усиление задней стойки, верхняя внутренняя передняя стойка, противоударная балка двери, боковая рейка крыши

•Задняя часть переднего лонжерона, рама сиденья, кронштейн двигателя

•Корпус аккумуляторной батареи, поперечная балка и боковая балка для новых энергетических автомобилей

Примеры применения в полевых условиях:

•Для усиления задней стойки автомобиля отечественной марки: 2,0 мм HC600/980QP заменены на 2,5 мм DP780. Это позволило снизить вес на 20% и повысить ударопрочность на 12%.

• Для верхней внутренней передней стойки модели совместного предприятия: 1,0 мм HC600/980QP-Z заменил 1,2 мм DP600. Вес детали был снижен на 16,7%, и одновременно уменьшилась площадь передней стойки.

• Для нижнего корпуса аккумуляторного блока новой марки energy vehicle: для цельнолитой штамповки применен материал HC600/980QP-E толщиной 1,5 мм. Количество точек сварки уменьшилось на 30%, а жесткость конструкции увеличилась на 25%.

5. Ключевые моменты CAE-моделирования

Моделирование прессования и формования (AutoForm/Dynaform)

•Рекомендуемая модель: Гибридное упрочнение Swift/Hockett-Sherby + модель текучести Yld2000-2d

•Необходимые исходные данные: Истинная кривая зависимости напряжение-деформация (деформация до 10% после максимального усилия), значение r, кривая FLD

•Основное внимание уделяется постоянному упрочнению, вызванному эффектом растяжения, ухудшению модуля упругости при пластической деформации

Моделирование безопасности при столкновении (LS-DYNA)

•Базовая модель: *MAT_PIECEWISE_LINEAR_PLASTICITY(MAT_24)

•Высокоточная модель: *MAT_GISSMO (учитывающая трехосность напряжений и влияние угла поворота на разрушение)

•Параметры скорости деформации: C = 40,4, P = 5

• Критерий разрушения: Используйте кривую трехосности напряжений - деформации разрушения, не используйте единственный критерий максимальной пластической деформации

2. Горячекатаная сталь SAPH: Основная рабочая лошадка для автомобильной промышленности

2.1 Основная концепция

Серия SAPH относится к горячекатаным листовым сталям с травлением для автомобильных конструкций, изготовленным в соответствии со стандартами JIS G3113. Они относятся к семейству низкоуглеродистой марганцевой стали со сбалансированными механическими свойствами, достигаемыми за счет контролируемой прокатки и контролируемого охлаждения.

Классификация марок:

S = Сталь, A = Автомобильная промышленность, P = Детали, H = Горячекатаный прокат, за которым следует число, обозначающее минимальный предел прочности при растяжении в МПа.

Ее наиболее выдающимися характеристиками являются низкая стоимость, хорошая формуемость и отличная свариваемость, что делает ее наиболее широко используемой базовой конструкционной сталью в автомобильной промышленности.

2.Краткий обзор основных механических свойств (продольное направление при комнатной температуре).

✅ Другие ключевые показатели: Углеродный эквивалент ≤ 0,40%; незначительное размягчение в зоне термического воздействия после сварки; шероховатость поверхности Ra ≤ 1,6 мкм после травления.

3. Процесс изготовления стержня

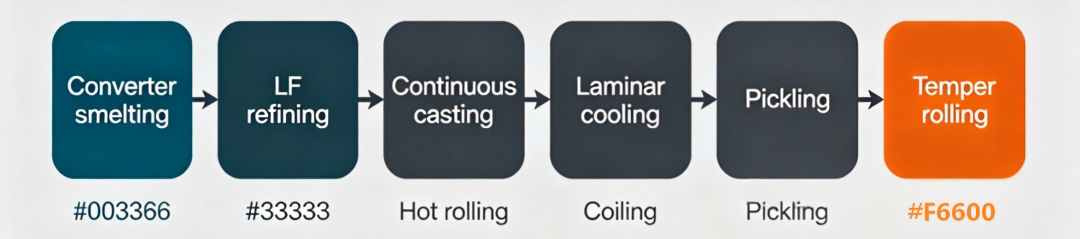

Конвертерная плавка → низкотемпературное рафинирование → непрерывная разливка → горячая прокатка полосы (конечная температура: 850 ~ 900℃) → ламинарное охлаждение → намотка на рулон (550 ~ 650℃) → травление → прокатка с обшивкой

4. Применение в массовом производстве комплектных автомобилей

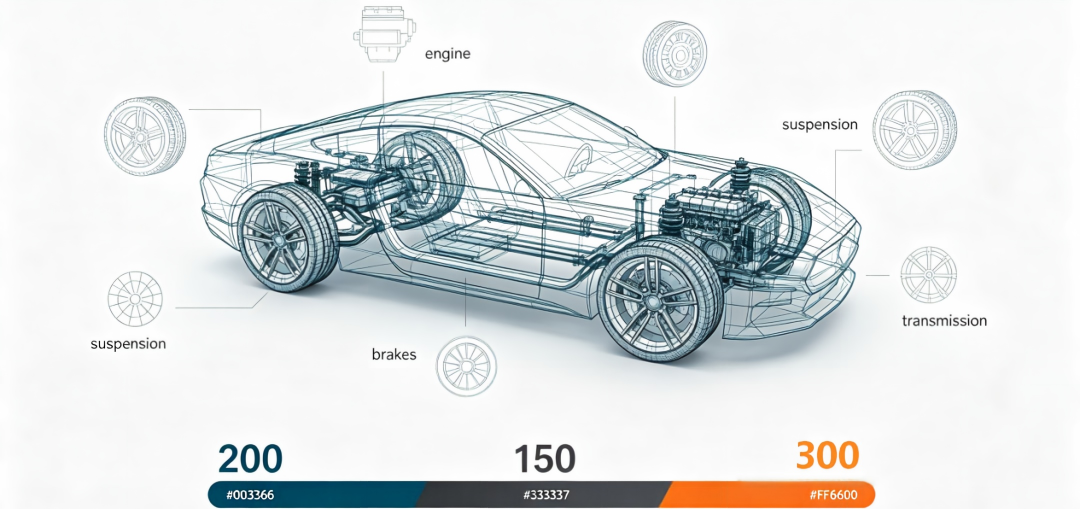

Основные области применения: Некритичные конструктивные элементы, детали шасси, колесные системы

• Продольные и поперечные балки рамы, пороги, усиливающие балки пола

• Кронштейны подвески, подрамники, рычаги управления, сиденья для крепления стабилизатора поперечной устойчивости

• Колесные диски, спицы, кронштейны топливного бака, дверные петли

Реальный производственный пример:

• Рама для коммерческого транспорта: SAPH440 заменяет Q235, толщина уменьшена с 6 мм до 5 мм, вес уменьшен на 16,7%, а стоимость снижена на 8%

• Система шасси автомобиля экономичного класса: Более 90% деталей кронштейнового типа используют SAPH400/SAPH440

• Колесный завод: Все 15-дюймовые стальные диски изготовлены из SAPH440, а усталостный ресурс превышает 1 миллион раз.

Ключевые моменты моделирования CAE

• Моделирование давления: Изотропное упрочнение + модель текучести Hill48 может соответствовать требованиям точности

• Моделирование прочности конструкции: * MAT_PLASTIC_KINEMATIC(MAT_3)

• Моделирование усталости: введите стандартную кривую S-N, сосредоточьтесь на области сварного соединения

• Точность моделирования: Детали простой формы могут достигать более 95%

三、 Двухфазная сталь с высокой формуемостью (DH): Профессиональная модернизированная версия обычной стали DP Steel

1. Основная концепция

DH steel - это усовершенствованная марка высокопрочной стали 2-го поколения. Его микроструктура состоит из феррита, мартенсита, небольшого количества остаточного аустенита и бейнита.

По сравнению с обычной DP-сталью того же класса прочности, стабилизированный остаточный аустенит используется для создания эффекта растяжения, увеличивая относительное удлинение на 30-75%. Это идеально решает проблему легкого образования трещин при формовании сложных деталей при использовании традиционной стали DP.

2.Краткий обзор основных механических свойств (продольное направление при комнатной температуре).

✅ Другие ключевые показатели: степень расширения ≥ 35%\40%, значение n ≥ 0,13\0,16, способность к упрочнению в процессе обработки значительно выше, чем у традиционной стали DP.

3. Процесс изготовления стержня (непрерывный отжиг)

1. Нагрев в двухфазной зоне (780 - 850℃): достигается смешанная структура феррита и аустенита

2. Быстрое охлаждение в бейнитной зоне (350 - 450℃)

3. Обработка после старения: превращение в бейнит + распределение углерода, стабилизация остаточного аустенита

4. Окончательное охлаждение до комнатной температуры

4. Массовое производство автомобиля в сборе

Основные области применения: Высокопрочные элементы формующей арматуры, элементы, поглощающие энергию при столкновении

• Передние продольные балки, задние продольные балки, продольные балки перекрытия,门槛 усиливающие пластины

• Передние противоударные балки, задние противоударные балки, дверные противоударные балки

• Каркасы сидений, элементы конструкции аккумуляторных батарей, элементы усиления шасси

Реальные примеры массового производства：

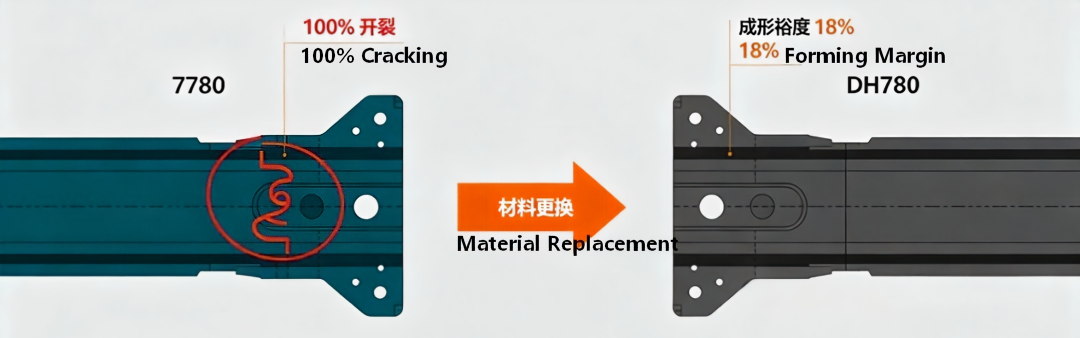

• Передняя продольная балка определенной модели: традиционный DP780 треснул на 100% в S-образной переходной зоне, после замены на DH780 деформация была хорошей, а запас прочности увеличился с 5% до 18%

• Верхняя продольная балка перекрытия одной модели совместного предприятия: 1,2 мм HC700/980DH заменена на 1,4 мм DP780, вес уменьшен на 14,3%

• Сталь DH производства Shougang поставлялась партиями основным автопроизводителям, таким как Mercedes-Benz, FAW и Great Wall

5. Ключевые моменты CAE-моделирования

• Моделирование давления: необходимо использовать модель текучести Yld2000-2d; в противном случае погрешность прогнозирования трещинообразования может превышать 30%

• Моделирование столкновений: Как и в случае с QP steel, рекомендуется использовать модель повреждений GISSMO

• Основное внимание уделяется способу разрушения при сдвиге. Традиционный критерий максимальной основной деформации значительно завышает предел прочности при формовании

四, Руководство по сравнению и выбору материалов для трех марок

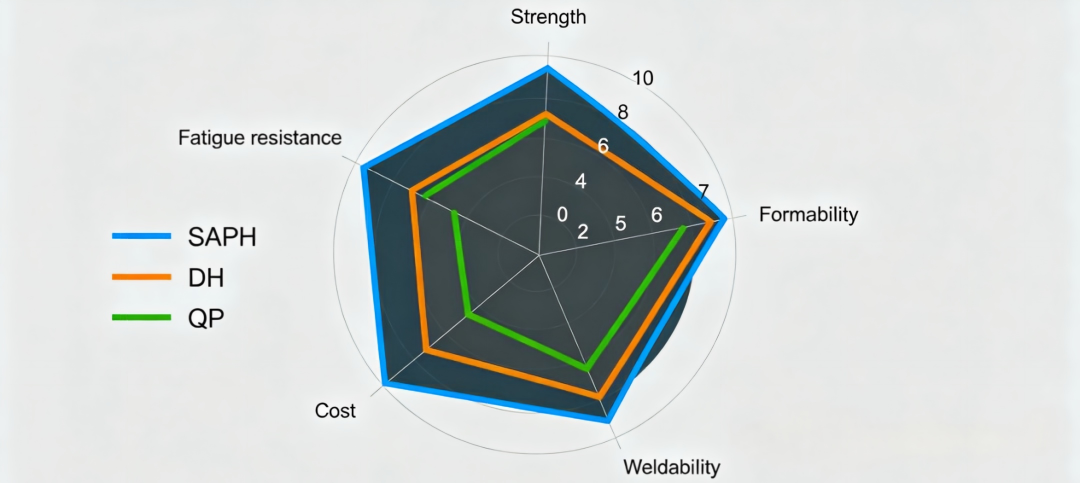

1. Общая сравнительная таблица основных свойств

2. Четырехэтапный метод принятия решения о выборе

1. Проверьте требования к прочности:

○ ≤ 440 МПа: Серия SAPH является лучшим выбором с наименьшими затратами

○ 590-980 МПа: Серия DH должна быть приоритетной, поскольку она обеспечивает максимальную экономичность.

○ ≥ 980 МПа: Необходимо использовать сталь серии QP, поскольку она обеспечивает наилучшую формуемость при той же прочности

2. Учитывайте сложность процесса формования:

○ Простой изгиб и неглубокое растяжение: достаточно традиционной стали серии DP

○ Сложное растяжение и многопроходная формовка: серия DH

○ С отбортовкой, сверлением и локальной сильной деформацией: Серия QP-EL

3. Учитывайте уровень безопасности:

○ Некритичные конструктивные элементы: SAPH

○ Общие компоненты безопасности: DH

○ Основные компоненты безопасности (колонны A/B, продольные балки): QP

4. Учитывайте особые требования к новым источникам энергии:

○ Корпус аккумуляторной батареи: Отдавайте предпочтение корпусу HC600/980QP-EL, учитывая его прочность, формуемость и ударопрочность

○ Высокие требования к весу: Отдавайте предпочтение вариантам с большим удлинением (EL), которые позволяют добиться большего уменьшения толщины

五、 Будущие тенденции развития

Прочность была еще более повышена: сталь QP марок 1500 и 1800 МПа вступила в стадию проверки серийного производства.

2. Стоимость продолжает снижаться: благодаря оптимизации состава сплава и совершенствованию технологического процесса стоимость стали QP постепенно приблизится к стоимости стали DP.

3. Специализированные разработки: Разработка специализированных марок стали специально для таких компонентов, как аккумуляторные батареи и двигатели в новых транспортных средствах с использованием энергии.

4. Повышение точности моделирования: Массовое моделирование сцепления с учетом кинетики фазового перехода станет основным направлением.

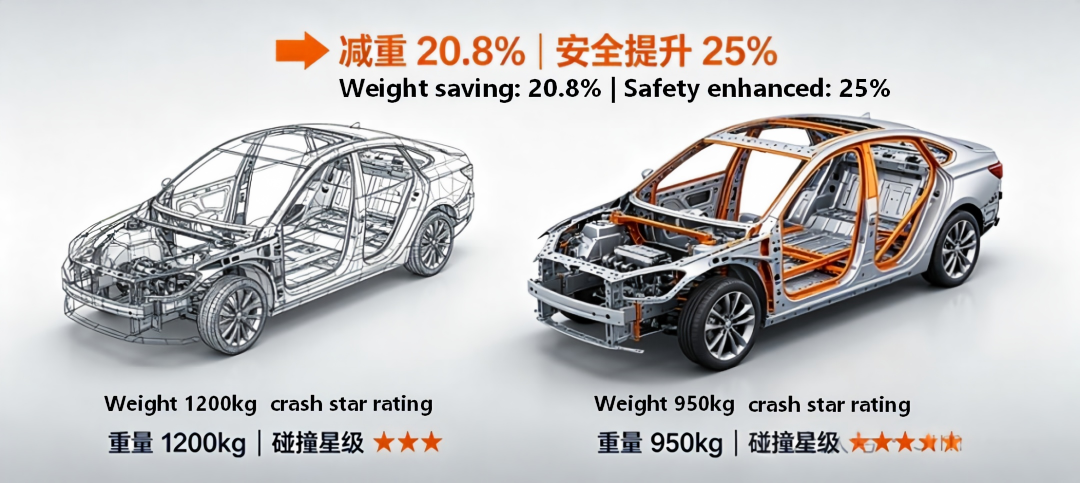

Разработка усовершенствованной высокопрочной стали в конечном итоге изменит методологию проектирования кузовов автомобилей. Начиная с первоначального "компромисса между толщиной и прочностью" и заканчивая нынешним "преимуществом за счет точности", каждый прорыв в области качества материалов приводил к качественному скачку в снижении веса и повышении безопасности автомобилей.

Тема обсуждения: Какие современные высокопрочные стали вы использовали в своей работе? Сталкивались ли вы с какими-либо проблемами при формовании или моделировании? Пожалуйста, напишите нам по электронной почте: market@so-lucky.cn.
