Раздел материалов (IX): Анализ и применение низколегированных высокопрочных сталей серий QStE и HC-LA

一、Обзор материалов и позиционирование концепции

1.1 Определение и классификация основных компонентов (серия QStE и серия HC/LA)

Марки QStE и HC/LA являются наиболее широко используемыми низколегированными высокопрочными сталями (LAHS Steel), применяемыми в современных автомобилестроительных конструкциях малого веса.

Их главное отличие от ранее упомянутых "качественных легированных конструкционных сталей", таких как 40Cr и 16MnCr5, заключается в том, что эти стальные листы достигают высокой прочности в основном за счет микролегирования (Nb, Ti, V) и термомеханической управляемой обработки (TMCP), а не за счет последующей окончательной термообработки.

Соответственно, они обладают превосходной формуемостью в холодном состоянии, что делает их очень подходящими для изготовления сложных конструктивных элементов кузова с помощью штамповки, вальцовки и других процессов.

Эти два семейства сталей в совокупности называются высокопрочными низколегированными сталями (HSLA) для холодной штамповки. Они являются доминирующим легковесным базовым материалом в мировой автомобильной промышленности, на их долю приходится 40-60% потребления стали в BIW (белый кузов).

Их основной технический принцип заключается в низкоуглеродистой конструкции + микролегировании (Nb/Ti/V) + TMCP. Высокая механическая прочность достигается за счет измельчения зерен и упрочнения осадками. Материалы соответствуют заданным характеристикам в процессе производства и могут подвергаться прямой штамповке без последующей термообработки, обеспечивая оптимальный баланс между прочностью, формуемостью и стоимостью.

1.2 Правила присвоения номеров материалам

• Серия QStE (стандарт: EN 10149-2, Q/BQB 310, GB/T 20887.1)

• Q: Холоднокатаная сталь; St: Конструкционная сталь; E: Горячекатаная

• Цифры: Минимальный предел текучести (МПа)

• TM: Процесс горячей механической прокатки (TMCP)

• Серия HC/LA (стандарт: EN 10268, Q/BQB 410, GB/T 20887.2)

• HC: Холоднокатаный прокат; LA: Низколегированный высокопрочный прокат

• Цифры: Минимальный предел текучести (МПа)

• D: Степень глубокой вытяжки; +Z: Горячее цинкование (GI); +ZF: Покрытие сплавом цинк-железо (GA)

1.3 Существенное отличие от традиционных легированных конструкционных сталей

Многие инженеры склонны путать этот момент. Основное различие заключается в механизме усиления:

二、Углубленный анализ основных показателей эффективности

2.1 Химический состав и микроструктура

Типичный состав для плавления (мас.%)

Микроструктура

• Серия QStE: Феррит + 5%-15% перлита, высокая прочность (≥500 МПа) с небольшим количеством бейнита, размер зерен 5-10 мкм.

• Серия HC/LA: Феррит + ≤5% перлита, высокопрочный сплав с очень небольшим количеством бейнита, размер зерен 3-8 мкм.

• Отсутствие мартенситной структуры, что обеспечивает превосходную формуемость в холодном состоянии и низкотемпературную вязкость.

2.2 Общие физические свойства

• Плотность: 7850 кг/м3

• Модуль упругости E: 210 ГПа

• Коэффициент Пуассона ν: 0,3

• Коэффициент линейного расширения: 11,5×10⁻⁶ /℃ (20-100℃)

• Теплопроводность: 50 Вт/ (м・К)

• Температура плавления: 1520-1530 ℃

• Длительная рабочая температура: ≤200℃

• Температура теплового искажения: приблизительно 500-600 ℃

2.3 Полная таблица параметров механических свойств (включая отношение текучести к прочности)

Примечание: Все характеристики приведены в результате испытаний на продольное растяжение при комнатной температуре, A80 - относительное удлинение при калибровочной длине 80 мм

Интерпретация ключевых показателей эффективности (обязательное знание для инженеров)

1. Отношение текучести к сопротивлению (Re/Rm):

○ Значение: Отражает запас пластичности и устойчивость материала к перегрузкам.

○ Правило: Чем выше прочность, тем выше отношение текучести к стойкости; при одинаковой прочности серия HC немного уступает серии QStE

○ Применение: Отношение текучести к сопротивлению < 0,7 → Хорошая формуемость и высокая устойчивость к кручению; Отношение текучести к сопротивлению > 0,75 → Больший отскок, более высокая сложность формования.

2. Индекс твердения (значение n):

○ Значение: Отражает способность материала к деформационному упрочнению; чем выше значение n, тем равномернее деформация.

○ Типичное: Значение n для HC260LA самое высокое (0,22), подходит для деталей сложной глубокой вытяжки; значение n для QStE550TM самое низкое (0,14), подходит для простой прокатки.

3. Коэффициент анизотропии толщины (значение r):

○ Значение: Отражает сопротивление деформации материала в направлении толщины; чем больше значение r, тем меньше вероятность образования тонких трещин.

○ Типичное: Значение r для серии HC (1,2-2,0) значительно выше, чем для серии QStE (0,8-1,3).

4. Скорость расширения (HER):

○ Значение: Отражает способность материала формировать кромки, непосредственно определяя успех или неудачу процессов изгиба и растяжения.

○ Правило: Чем выше прочность, тем ниже скорость расширения; по той же прочности серия HC превосходит серию QStE

2.4 Окружающая среда и химические свойства

• Устойчивость к коррозии:

○ Голая пластина: скорость атмосферной коррозии составляет приблизительно 0,1 - 0,2 мм в год. Для защиты ее необходимо покрыть.

○ Лист горячего цинкования (LAD + Z): Толщина слоя цинка составляет 80-120 г/м2, что повышает коррозионную стойкость в 5-8 раз.

• Устойчивость к атмосферным воздействиям:

○ После нанесения покрытия оно может соответствовать требованиям, предъявляемым к использованию в транспортных средствах, в течение более 10 лет.

○ Стойкость к растворителям: Хорошая. Выдерживает воздействие обычных автомобильных сред, таких как бензин, моторное масло и антифриз.

三、Полный процесс производства и переработки

3.1 Основные производственные процессы

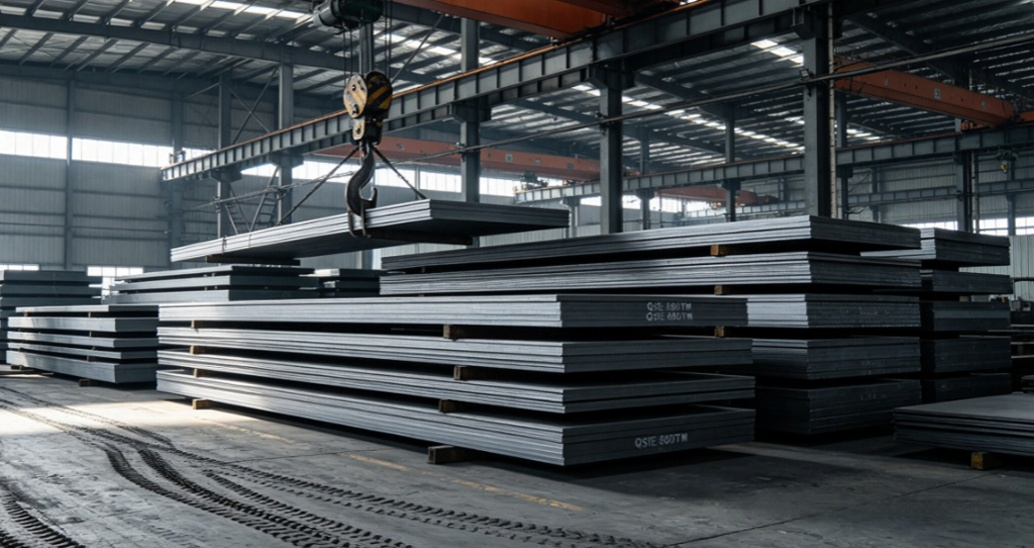

1. Серия QStE (горячая прокатка и кислотная промывка):

○ Выплавка стали в конвертере + низкотемпературное рафинирование → Непрерывная разливка тонкой полосы → Горячая механическая прокатка TMCP (конечная температура прокатки 850-900°C, температура рулона 500-650°C) → Промывка соляной кислотой → Готовый продукт.

○ Ключевые моменты: Получение мелких ферритовых зерен и дисперсных выделений путем контролируемой прокатки и охлаждения.

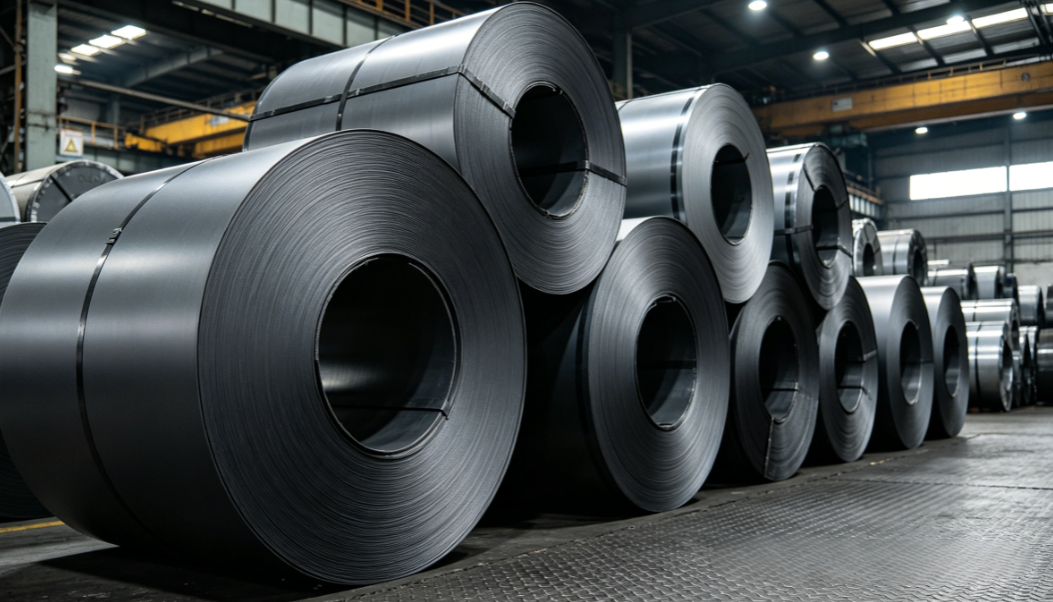

2. Серия HC/LA (холодная прокатка и отжиг):

○ Лист, промытый горячей кислотой → Холодная прокатка (степень обжатия 60-80%) → Непрерывный отжиг (780-850°C в течение 30-120 секунд) → Правка → Готовое изделие

○ Ключевые моменты: Контролируйте размер зерен рекристаллизации во время непрерывного отжига, чтобы обеспечить формуемость.

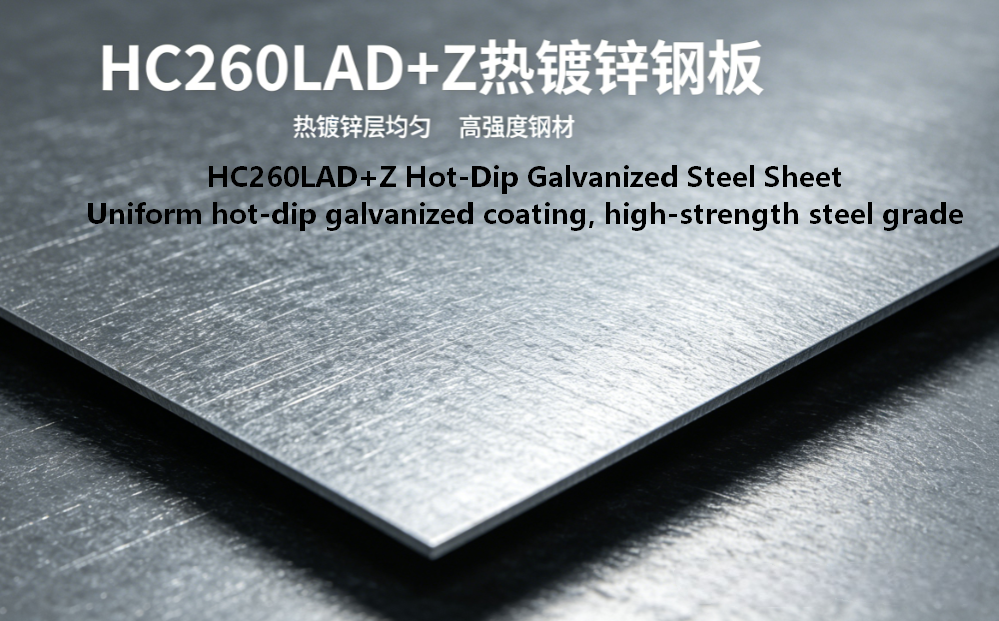

3. Горячее цинкование (LAD + Z):

○ После непрерывного отжига непосредственно залейте цинк в емкость для горячего цинкования, чтобы получить покрытие из чистого цинка, обеспечивающее защиту расходуемого анода

3.2 Ключевые моменты процессов присоединения

Точечная сварка (наиболее часто используется в автомобильной промышленности)

• Диапазон параметров: Ток 8-15 кА, давление 2-5 кН, время 0,2-0,5 с

• Меры предосторожности:

○ В зоне термического воздействия (ЗТВ) может наблюдаться незначительное размягчение (прочность снижается на 5-10%), ширина зоны размягчения составляет приблизительно 1-2 мм, что является нормальным явлением

○ Точечная сварка оцинкованных листов требует соответствующего увеличения силы тока и давления, чтобы предотвратить разбрызгивание цинкового слоя.

○ Рекомендуется использовать высокочастотные инверторные аппараты для точечной сварки

Лазерная сварка

• Преимущества: Высокая скорость сварки, небольшая зона термического воздействия и небольшая деформация.

• Применимо: Монтажные панели кузова, дверные кольцевые конструкции.

• Меры предосторожности: Монтажный зазор должен составлять ≤ 0,1 мм, требуется защита от газа аргон

Сварка MIG/MAG

• Применяется: Балки шасси, рамы и т.д. для сварки толстолистовых материалов.

• Сварочная проволока: ER50-6

• Меры предосторожности: Контролируйте подачу тепла при сварке, чтобы предотвратить образование крупных зерен.

3.3 Ключевые моменты процессов прессования и формования

1. Управление возвратной пружиной:

○ Самая большая проблема - упругость высокопрочной стали. Упругость QStE500TM/QStE550TM в 2-3 раза выше, чем у обычной низкоуглеродистой стали.

○ Решение: Обратная компенсация поверхности пресс-формы, увеличение усилия зажима, оптимизация конструкции растягивающих ребер.

2. Предотвращение растрескивания кромок среза:

○ Причина: После обрезки на кромке образуется затвердевание и микротрещины, что приводит к растрескиванию при расширении отверстия / отбортовке.

○ Решение: Следует регулировать зазор между кромками на уровне 10-15% от толщины пластины, использовать закругление кромок и увеличивать радиус отбортовки

3. Борьба с морщинами:

○ Причина: Недостаточное усилие зажима или неравномерный поток материала

○ Решение: Увеличьте усилие зажима, оптимизируйте расположение растягивающих ребер.

四、 Практическое применение в промышленности и автомобилестроении для всех транспортных средств

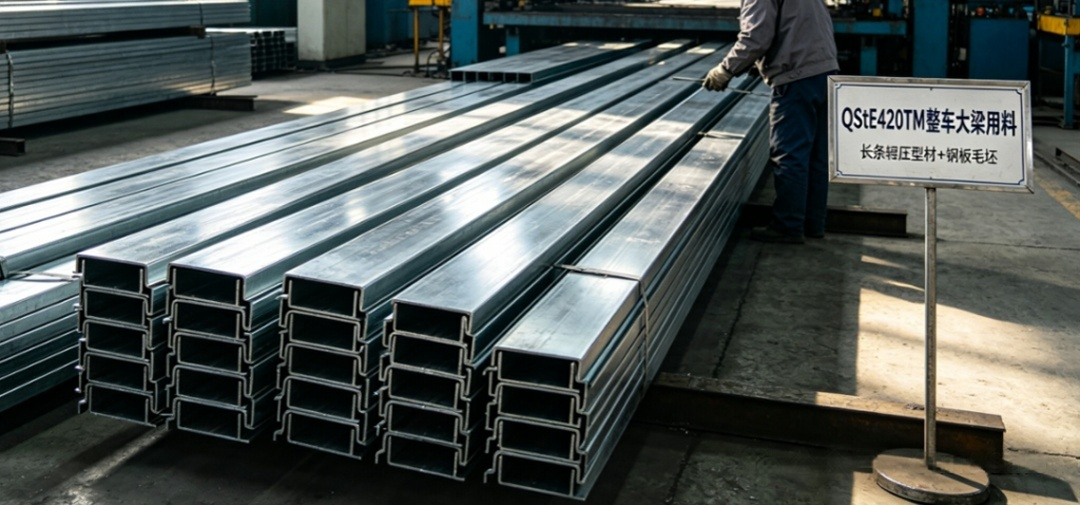

4.1 Серия QStE (Горячекатаный лист, промытый кислотой) - Основные компоненты шасси и коммерческих автомобилей

4.2 Серия HC/LA (Холоднокатаные стальные листы) - Основной компонент корпуса-белого цвета

Серия 4.3 HC/LAD+Z (Горячеоцинкованный лист) - Предназначена для защиты от коррозии

4.4 Последние тенденции в области применения

• Новые энергетические транспортные средства: В нижней части аккумуляторного блока широко используется материал QStE500TM/QStE550TM, который позволяет снизить вес на 15-25% по сравнению с традиционной низкоуглеродистой сталью.

• Интегрированный корпус: В конструкции дверного кольца используется лазерная точечная сварка HC420LA/HC500LA, что сокращает количество деталей более чем на 30%.

• Сверхвысокая прочность: QStE600TM и HC600LA начали применяться в небольших масштабах, что еще больше усиливает эффект уменьшения веса.

五、 Приложение для моделирования CAE

5.1 Выбор модели материала (LS-DYNA)

5.2 Основные входные параметры моделирования

Общие параметры

• Плотность: 7850 кг/м3

• Модуль упругости: 210 ГПа

• Коэффициент Пуассона: 0,3

Параметры скорости деформации по Кауперу-Симондсу

При скорости деформации 1000 с⁻1 предел текучести HC340LA примерно в 1,3-1,4 раза превышает предел текучести при статической нагрузке, которая составляет 440-480 МПа.

5.3 Распространенные заблуждения при моделировании и корректировке

1. Не используйте инженерные кривые зависимости напряжения от деформации: необходимо использовать реальные кривые, полученные в результате испытаний на растяжение; в противном случае результаты в зоне высокой деформации будут сильно искажены.

2. При моделировании отскока должны использоваться неявные решатели: явные решатели могут иметь ошибки отскока более 30%.

3. Краевое растрескивание не может быть определено только по критерию FLD: необходимо использовать модель CrachFEM или GISSMO и ввести данные теста скорости расширения.

4. Сварочные соединения не могут быть просто соединены в узлах: при точечной сварке используется *CONSTRAINED_SPOTWELD, а при лазерной сварке для имитации сварного шва используется элемент shell.

六, Режимы отказов и анализ надежности

6.1 Сбой при нажатии кнопки

• Возвратная пружина: наиболее распространенная неисправность, приводящая к отклонениям размеров деталей.

○ Решение: Обратная компенсация поверхности пресс-формы, увеличение усилия зажима.

• Растрескивание кромки при сдвиге: растрескивание кромки при отбортовке или рассверливании

○ Решение: Оптимизируйте процесс обрезки, увеличьте радиус отбортовки.

• Образование складок: вызвано неравномерным потоком материала.

○ Решение: Увеличьте усилие зажима, оптимизируйте конструкцию растягивающих ребер

6.2 Сбой при столкновении

• Пластичное разрушение: разрушение при растяжении в зонах повышенных напряжений.

○ Моделирование: Используйте модель GISSMO, учитывайте влияние трехосности напряжений

• Перелом при сдвиге: перелом, в котором преобладает напряжение сдвига

○ Моделирование: Учитывайте влияние угла наклона жилы.

• Неисправность сварного соединения: растрескивание в месте сварки или сварного шва

○ Моделирование: Используйте точную модель сварки, учитывайте дефекты сварки.

6.3 Сбой в обслуживании

• Усталостное разрушение: растрескивание, вызванное переменными нагрузками.

○ Причины: Концентрация напряжений, дефекты сварки

○ Решение: Оптимизируйте конструкцию конструкции, уменьшите концентрацию напряжений.

• Коррозионное разрушение: Снижение прочности из-за коррозии в окружающей среде.

○ Решение: Используйте лист горячего цинкования для оптимизации процесса нанесения покрытия.

七、Сравнение отечественных и зарубежных стандартов и обозначений

八、Краткое изложение и предложения по выбору

1. Серия QStE: Подходит для конструктивных элементов шасси, рамы и аккумуляторного блока толщиной ≥ 2 мм, предъявляющих высокие требования к прочности и не требующих сложной формовки.

2. Серия HC/LA: Подходит для внутренних и наружных панелей и упрочняющих элементов белого корпуса толщиной менее 2 мм, с высокими требованиями к качеству поверхности и высокой сложностью формования.

3. Серия LAD+Z: Подходит для внутренних полостей, опорных плит и открытых частей кузова автомобиля с высокими требованиями к защите от коррозии.

4. Выбор прочности: Исходя из предпосылки соответствия эксплуатационным требованиям, предпочтительно выбирать низкопрочные марки, чтобы снизить сложность формования и стоимость.
