Маринованая и смазанная сталь

Дом

Продукция

Маринованая и смазанная сталь

Высокопрочная горячекатаная маринованная сталь S550MC/S600MC/S650MC/S700MC

Спросите сейчас

Что такое горячекатаная маринованная сталь?

Горячекатаная сталь с травлением и промасливанием (сокращенно HRPO, также называемая горячекатаной маринованной сталью) - это горячекатаная стальная полоса / лист, которая после горячей прокатки подвергается дополнительному процессу кислотного травления.

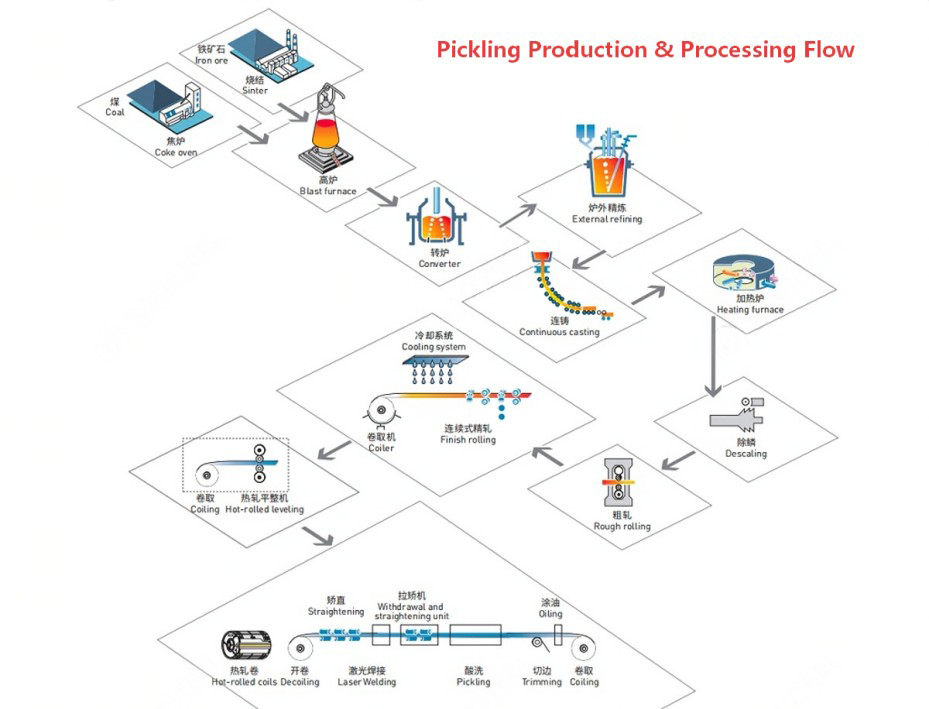

Производственный процесс

Горячая прокатка: Литой сляб нагревается и прокатывается до заданной толщины при высокой температуре; на поверхности образуется толстый слой окалины из оксида железа (прокатной окалины).

Травление: Погрузите горячекатаный рулон в раствор соляной кислоты для полного растворения и удаления всей черной окалины.

Промывка и покрытие антикоррозийным маслом: Очистите поверхность от остатков кислоты, затем равномерно нанесите антикоррозийное масло, чтобы предотвратить появление ржавчины при хранении и транспортировке.

Высокопрочная горячекатаная маринованная сталь S550MC/S600MC/S650MC/S700MC

Обзор продукта

Горячекатаная маринованная высокопрочная конструкционная сталь S550MC, S600MC, S650MC и S700MC. Сталь этой серии соответствует стандарту EN 10149-2. Это высокопрочная горячекатаная сталь, получаемая методом термомеханической прокатки, специально разработанная для холодной штамповки. Обычная форма поставки - горячекатаные рулоны или листы с травлением и промасливанием (HRPO). Числовое значение в каждой марке обозначает минимальный предел текучести стали, в то время как "MC" обозначает процесс термомеханической прокатки, что делает сталь пригодной для сложных операций холодной штамповки и формовки.

Химический состав (термический анализ) (%)

Класс	C	Си	Мин.	P	S	Аль	Nb	V	Ти	Mo
S550MC - устройство для измерения температуры	≤0.10	≤0.15	≤1.70	≤0.025	≤0.010	≤0.015	≤0.09	≤0.20	≤0.15
S600MC - датчик давления	≤0.10	≤0.15	≤1.80	≤0.025	≤0.010	≤0.015	≤0.09	≤0.20	≤0.15
S650MC - датчик давления	≤0.10	≤0.15	≤2.00	≤0.025	≤0.010	≤0.015	≤0.09	≤0.20	≤0.15
S700MC - датчик температуры	≤0.10	≤0.15	≤2.10	≥0.025	≤0.010	≤0.015	≤0.09	≤0.20	≤0.15	≤0.50

Примечание: Nb+V+Ti≤0,22%

Механические свойства

Класс	Относительная влажность, МПа	Rm,МПа	A,%		Диаметр испытания на изгиб под углом 180°
Класс	Относительная влажность, МПа	Rm,МПа	a<3 мм, l₀=80 мм	a≥3 мм, l₀=5,65√s₀ мм	Диаметр испытания на изгиб под углом 180°
S550MC - устройство для измерения температуры	≥550	600~760	≥12	≥14	1,5а
S600MC - датчик давления	≥600	650~820	≥11	≥13	1,5а
S650MC - датчик давления	≥650	700~880	≥10	≥12	2,0а
S700MC - датчик температуры	≥700	750~950	≥10	≥12	2,0а

Примечание: Продольные образцы отбираются для испытания на растяжение, горизонтальные образцы - для испытания на холодный изгиб.

S550MC против S600MC против S650MC против S700MC

S550MC, S600MC, S650MC и S700MC относятся к одному семейству сталей с высоким пределом текучести для холодной штамповки. Основное отличие заключается в заданном уровне прочности, который влияет на выбор материала для нагружения конструкции, снижения веса и операций формовки.

Марка стали	Минимальный предел текучести*	Выбор материала
S550MC - устройство для измерения температуры	550 МПа	Высокопрочные штампованные кронштейны и конструктивные опоры
S600MC - датчик давления	600 МПа	Конструктивные детали, требующие повышенного предела текучести
S650MC - датчик давления	650 МПа	Компоненты шасси, поперечины и усиленные конструкции
S700MC - датчик температуры	700 МПа	Конструктивные элементы с высокой нагрузкой и оптимизированными по весу конструкциями

*Минимальные значения предела текучести являются номинальными значениями марки; применимые значения зависят от толщины материала и соответствующего стандарта.

Какую Марку Стали Вам Следует Выбрать?

S550MC и S600MCявляются подходящей отправной точкой для изготовления деталей, требующих более высокой прочности, чем обычные конструкционные стали, при сохранении практических характеристик холодной штамповки.

S650MC - датчик давленияподходит для сложных конструктивных применений, где требуется повышенный предел текучести, включая отдельные компоненты шасси коммерческих автомобилей.

S700MC - датчик температурыобеспечивает более высокий уровень прочности для конструкций, чувствительных к весу. При разработке деталей необходимо учитывать радиус формования, качество кромок, процедуры сварки и толщину материала.

Марка материала с наивысшей прочностью не является автоматически лучшим выбором. Выбор материала должен основываться на нагрузках на компоненты, геометрии формования, методах изготовления и заданных механических свойствах.

Применение высокопрочной горячекатаной маринованной стали в автомобилестроении

Высокопрочная горячекатаная травленая сталь используется в автомобильных компонентах, требующих прочности конструкции, постоянства размеров и надежной формовки.

Автомобильные шасси и поперечины

Марки стали S550MC–S700MC позволяют изготавливать различные материалы для кронштейнов автомобильных шасси, усилителей рамы и поперечин.

Их высокий предел текучести позволяет создавать конструктивные элементы при значительных механических нагрузках, особенно в коммерческих автомобилях и большегрузных транспортных средствах.

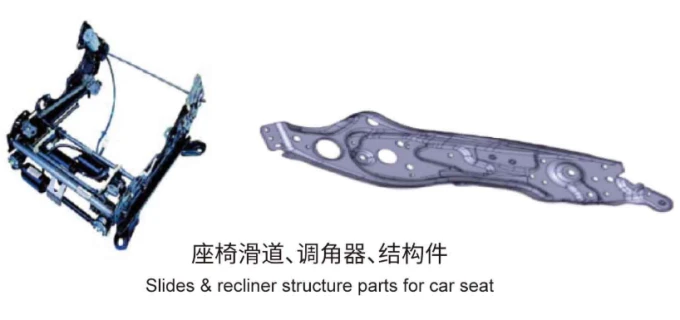

Конструкции автомобильных сидений

Выбранные высокопрочные материалы могут быть использованы для изготовления опорных кронштейнов сидений, усилителей конструкции и других штампованных компонентов сидений.

Выбор материала зависит от требуемой толщины, геометрии формообразования, конструкции соединения и несущих характеристик.

Конструктивные кронштейны и усиления

Этисталь с травлением и промасливаниемподходят для формованных и сварных кронштейнов, используемых в автомобильных и транспортных узлах.

Протравленная поверхность обеспечивает более чистые исходные условия для резки и изготовления по сравнению с не протравленным горячекатаным материалом.

Компоненты коммерческого транспорта

Высокопрочная термомеханическая прокатанная сталь также используется для изготовления рам грузовых автомобилей, поперечин, опорных конструкций и готовых деталей, требующих повышенного соотношения прочности и веса.

S650MC и S700MC особенно актуальны при проектировании конструкций, где важной инженерной задачей является снижение веса компонентов.

Горячекатаная маринованная сталь в сравнении с обычной горячекатаной сталью

Оба материала получают в процессе горячей прокатки, но маринованная сталь подвергается дополнительной обработке поверхности для удаления окалины.

Собственность	Горячекатаная маринованная сталь	Обычная горячекатаная сталь
Состояние поверхности	Удалена окалина с мельницы	Мельничная окалина, как правило, остается
Внешний вид поверхности	Более чистый, более однородный	Темная оксидная поверхность
Дальнейшая обработка	Подходит для штамповки, резки и изготовления	Может потребоваться очистка поверхности
Защита от коррозии	Временная защита от ржавчины при смазывании маслом	Зависит от условий хранения и обработки поверхности
Типичные формы поставок	Рулон, лист, щелевая лента	Рулон, лист, пластина

Травление улучшает чистоту поверхности, но не повышает механическую прочность основной стали и не обеспечивает постоянной защиты от коррозии.

Для автомобильных деталей, требующих очистки поверхности перед формовкой, сваркой или дополнительной отделкой, сталь с травлением и промасливанием является практичным вариантом материала.

Нестандартные размеры и обработка горячекатаной маринованной стали

Solucky Steel поставляет сталь марок S550MC, S600MC, S650MC и S700MC в рулонах и листах, а также варианты обработки для производителей автомобилей и строительных компонентов.

Доступные услуги включают в себя:

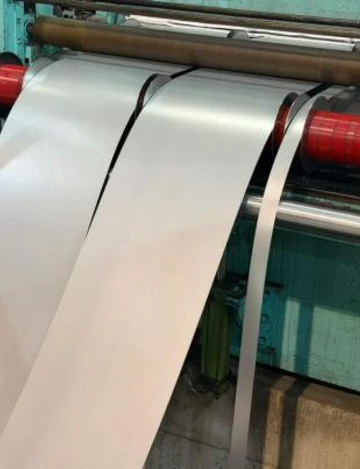

● Разрезание рулонов:Перерабатываем рулоны в более узкие полосы для штамповки и изготовления изделий.

● Обрезка по длине:Подготовка плоских листов в соответствии с заданными требованиями к длине.

● Выравнивание плоскостности:Повышение плоскостности листа при последующих операциях резки и формовки.

● Подготовка материалов на заказ:Анализ требований к толщине, ширине, сорту и поверхности по индивидуальным заказам.

Конкретная возможность обработки зависит от выбранного сорта, толщины материала и требований заказа.

Запросите ценовое предложение на сталь S550MC–S700MC

Размер и диапазон запасов

--Толщина: 2,0 мм ~ 14,0 мм

--Ширина: 800 мм ~ 1650 мм

--Внутренний диаметр катушки: 508 мм / 610 мм

--Вес рулона: 8 ~ 28 тонн на рулон

--Состояние поверхности: Протравленная и смазанная антикоррозийным маслом поверхность

--Услуги по продольной резке на заказ, раскрою и выравниванию плоскостности доступны в соответствии с чертежами заказчика и техническими требованиями.

Связаться с нами

Отправка и посылка

Горячекатаные рулоны/листы из маринованной стали － Часто задаваемые вопросы покупателя

Каков минимальный объем заказа на горячекатаные рулоны/листы маринованной стали?

Мы принимаем количество от 200 до 500 кг.

Можете ли вы обеспечить резку по индивидуальному размеру?

Да, мы предоставляем услуги по продольной резке на заказ, раскрою и выравниванию плоскостности в соответствии с чертежами заказчика и техническими требованиями.

Есть ли у горячекатаной маринованной стали HRPO линии Lüders после штамповки?

Нет, сталь HRPO S550MC/S600MC/S650MC/S700MC не подвергается старению при комнатной температуре и не увеличивает предел текучести, поэтому при штамповке даже после длительного хранения не образуются разводы Людерса.

Как можно хранить сталь, промытую кислотой и покрытую маслом, не подвергаясь коррозии?

Храните протравленную и промасленную сталь HRPO в сухом, вентилируемом помещении склада, избегайте попадания дождя, росы и влажного воздуха. Храните рулоны/листы на деревянных поддонах подальше от земли, отделяя разные слои влагостойкой бумагой. Избегайте длительного пребывания на открытом воздухе.

В чем разница между двухфазной сталью MC steel и DP steel?

Сталь MC (S550MC/S600MC/S650MC/S700MC): Термомеханическая горячекатаная сталь, микроструктура из мелкодисперсного феррита + перлита, без мартенсита.

Двухфазная сталь DP: В основном холоднокатаная сталь, мягкая ферритная матрица с рассеянными островками твердого мартенсита.

Какие сертификаты вы можете предоставить перед отправкой?

Мы можем предоставить официальный сертификат испытаний мельницы (MTC) с полными механическими и химическими данными.По вашему запросу перед отправкой мы можем предоставить отчеты о проверке сторонних производителей.
