Электрогальванизированный стальной лист – Применение в автомобилестроении

Электрогальванизированный лист - это разновидность металлического покрытия методом электрохимического осаждения с отличной обрабатываемостью, хорошей коррозионной стойкостью и характеристиками покрытия, которое может быть использовано при обработке высококачественных автомобильных кузовных деталей.

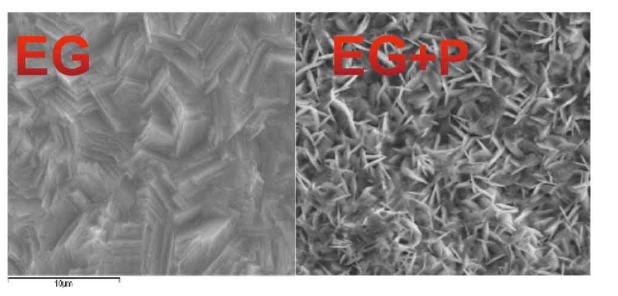

Микроморфология поверхности электрогальванизированного листа

Характеристика трения

При тех же условиях смазки электрогальванизированный лист обладает лучшей маслоемкостью благодаря особой микроморфологии поверхности, что значительно снижает коэффициент трения стального листа и, в конечном счете, играет важную роль в улучшении характеристик формования стального листа.

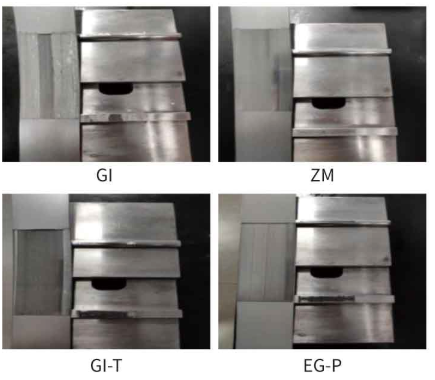

Обесцинковка на поверхности образца остаточное состояние цинкового порошка в форме

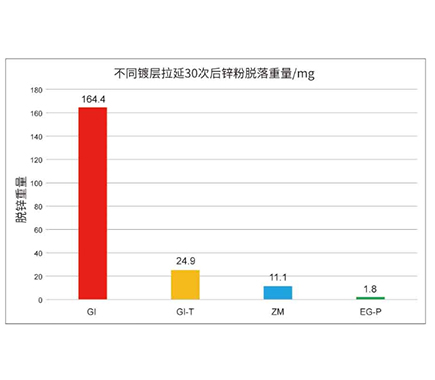

Цинковый порошок, осыпающийся при растяжении различных лакокрасочных материалов

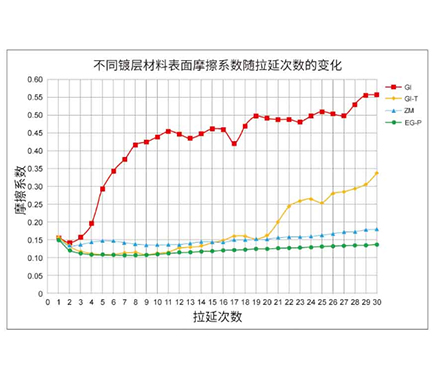

Коэффициент поверхностного трения различных материалов покрытия изменяется в зависимости от количества рисунков

Мы поставляем полный ассортимент электрогальванических материалов, включая DC01 + ZE, DC03 + ZE, DC04+ZE, HC340LAD+ZE, HC420LAD+ZE и HC420/780DPD+ZE для автомобильной промышленности.

По сравнению со сталью HDG, сталь EG‑ZE отличается сверхтонкой обработкой поверхности, высокой точностью размеров и стабильной производительностью штамповки. Она хорошо работает при глубокой вытяжке, гибке и сварке без образования толстого слоя цинка. В зависимости от ваших требований возможна пассивация, защита от отпечатков пальцев и масляное покрытие поверхности.

+ZE = Электрооцинкованный (electro-galvanizing, EN-10152), с тонким и равномерным покрытием. Гальваническое покрытие не изменяет механических свойств основного материала.

Она делится на 3 основные категории:

1) DC01+ZE, DC03+ZE, DC04+ZE: Обычная низкоуглеродистая сталь глубокой вытяжки (предел текучести ≈ 170-220 МПа, не высокопрочная сталь)

2) HC340LAD+ZE, HC420LAD+ZE: Низколегированная высокопрочная сталь HSLA;

3) HC420/780DPD+ZE: двухшпиндельная усовершенствованная высокопрочная сталь (класс прочности 780 МПа).
